   星三角啟動是異步電動機的一種啟動方式，因為異步電動機在啟動過程中起動電流較大,所以容量大的電動機可以采用“星一三角形換接啟動”。這是一種簡單的降壓啟動方式，在啟動時將定子繞組接成星形，待啟動完畢后再接成三角形，就可以降低啟動電流，減輕它對電網的沖擊。這樣的啟動方式稱為星三角減壓啟動，簡稱為星三角啟動（Y-Δ起動）。

采用星三角啟動時，啟動電流只是原來按三角形接法直接起動時的1/3。如果直接起動時的起動電流以6～7Ie計，則在星三角起動時，起動電流才2～2.3倍。同時啟動電壓也只是為原來三角形接法直接啟動時的根號三分之一。當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法。

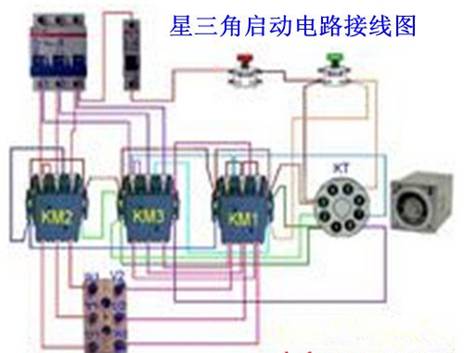

星三角啟動原理圖1
星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例）。
星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。
角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。
這里的降壓啟動就是剛開始的時候是才380降到220，就是星形接法，電機一頭分開接，一頭三根線并在一起，當啟動的一定的時間（一般30秒到一分鐘）就把星形的斷開再接上三角形的，一定要聯鎖啊，不然一不小心就爆了。三角形也就是全壓運行了。

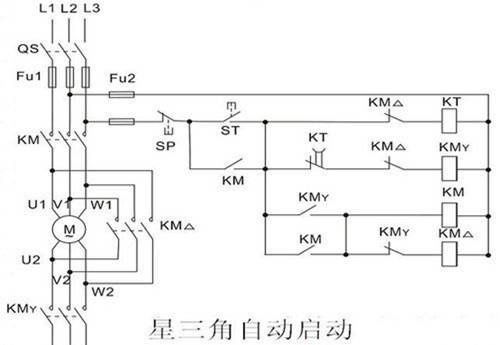

L1/L2/L3分別表示三根相線；
QS表示空氣開關；
Fu1表示主回路上的保險；
Fu2表示控制回路上的保險；
SP表示停止按鈕；
ST表示啟動按鈕；
KT表示時間繼電器的線圈，后綴的數字表示它不同的觸點；
KMy表示星接觸器的線圈，后綴的數字表示它不同的觸點；
KM△表示三角接觸器的線圈，后綴的數字表示它不同的觸點；
KM表示主接觸器的線圈，后綴的數字表示它不同的觸點；
U1/V1/W1分別表示電動機繞組的三個同名端；
U2/V2/W2分別表示電動機繞組的另三個同名端；
為了敘述方便，將圖紙整理了一下，添加了觸點的編號。整理后的圖紙見附圖。
合上QS，按下St，KT、KMy得電動作。
KMY-1閉合，KM得電動作；KMY-2閉合，電動機線圈處于星形接法，KMY-3斷開，避免KM△誤動作；
KM-1閉合，自保啟動按鈕；kM-2閉合為三角形工作做好準備；kM-3閉合，電動機得電運轉，處于星形啟動狀態。
時間繼電器延時到達以后，延時觸點KT－1斷開，KMy線圈斷電，KMY-1斷開，KM通過KM-2仍然得電吸合著；KMY-2斷開，為電動機線圈處于三角形接法作準備；KMY-3閉合，使KM△得電吸合；
KM△-1斷開，停止為時間繼電器線圈供電；KM△-2斷開，確保KMY不能得電誤動作：KM△-3閉合是電動機線圈處于三角形運轉狀態。
電動機的三角形運轉狀態，必須要按下SP，才能使全部接觸器線圈失電跳開，才能停止運轉。

星三角啟動原理圖2

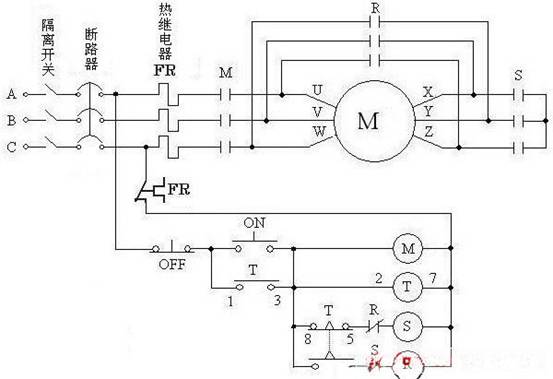

這種Y-Δ（星三角）起動方法，目的是降低起動電流，減小對電網及共電設備的危害，這個方法只適合于幾十千瓦的小型電機，如大型電機采用的是自藕變壓器起動方式。
M為主接觸器，不論在啟動還是正常運轉是都是接通的。
S接觸器，為起動時間內星接法短路接觸器，把電動機三根尾端線短路。
R接觸器，為啟動之后，把電機繞組首尾連接起來。即U-Z，Y-W，X-V三個繞組的三角形接法。
T時間繼電器，起動時，比如要讓電機在5秒內完成起動進入正常運轉狀態，就可把時間繼電器設定到5秒
FR熱繼電器，串接到主回路，如主回路因電機負載電流過大，缺相等會使熱繼電器內金屬過熱，頂開熱繼電器內的控制觸點，達到斷開控制回路的目的。
起動過程：合上隔離開關---合上斷路器----按下ON啟動按鈕---M，S，T得電---M接通主回路，S通過T的常閉觸點及R的常閉觸點得電---S主回路接通--正在做起動運轉過程。
當時間繼電器T的時間到了--T常閉觸點斷開，T常開觸點接通-S因此斷電，接觸器R接通-完成起動
停止-按下OFF按鈕斷開其控制回路-完成。等待下次起動。
接觸器R，S各有一個常閉觸點與R，S互相牽制，是防止接觸器主觸點粘連，而引起短路事故而設的互鎖電路。



M為主接觸器，不論在啟動還是正常運轉是都是接通的。cid838電子-技術資料-電子元件-電路圖-技術應用網站-基本知識-原理-維修-作用-參數-電子元器件符號-各種圖紙
S接觸器，為起動時間內星接法短路接觸器，把電動機三根尾端線短路。
R接觸器，為啟動之后，把電機繞組首尾連接起來。即U-Z，Y-W，X-V三個繞組的三角形接法。
T時間繼電器，起動時，比如要讓電機在5秒內完成起動進入正常運轉狀態，就可把時間繼電器設定到5秒
FR熱繼電器，串接到主回路，如主回路因電機負載電流過大，缺相等會使熱繼電器內金屬過熱，頂開熱繼電器內的控制觸點，達到斷開控制回路的目的。
起動過程：
合上隔離開關---合上斷路器----按下ON啟動按鈕---M，S，T得電---M接通主回路，S通過T的常閉觸點及R的常閉觸點得電---S主回路接通--正在做起動運轉過程。
當時間繼電器T的時間到了--T常閉觸點斷開，T常開觸點接通-S因此斷電，接觸器R接通---完成起動
停止-按下OFF按鈕斷開其控制回路-完成。等待下次起動。
接觸器R，S各有一個常閉觸點與R，S互相牽制，是防止接觸器主觸點粘連，而引起短路事故而設的互鎖電路。
