GL交流低壓配電屏概述

    PGL型交流低壓配電屏，適用于發電廠，變電站，廠礦企業中，在交流50HZ，額定工作電壓不超過交流380V的低壓配電系統中作為動力，配電，照明之用。

    型號含義

    正常使用條件

     1.海拔高度不超過2000m。

     2.無劇烈震動和沖擊的地方，沒有粉塵，腐蝕性氣體或寸水侵襲的戶內。

     3.空氣清潔，相對濕度在最高溫度為+40度，不超過50%，在溫度低時，允許有較高的相濕度，如20度時，相對濕度允許為90%。

     4.周圍環境溫度不高于+40度，而在24h的周期內平均溫度不高于+35度，周圍空氣溫度的下限為-5度。

     5.安裝傾斜度不超過5度。

    產品特點

     1.PGL型交流低壓配電屏，可以取代BSL系列產品，本產品結構設計合理，電路配置安全，防護性能好，比老產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，運行安全可靠等優點，并且輔助電路主案與主電路方案相對應，每一個主電路方案對應一個或數個輔助電路方案，因此用戶可在選取主電路方案后，可很方便地從對應的輔助電路方案中選取合適的電氣原理圖。

     2.簡化了主電路方案，取消了多回路小電動機控制方案，使主電路方案更加合理，真正使本產品在配電系統中作為動力，配電，照明之用，多回路小電動機的控制方案，建議選取動力箱系列產品。

     3.本產品屏寬尺寸400，600，800，1000m四種，每一屏可作為一個獨立單元，并且能以屏為單元組合成各種不同方案，方便用戶選取，并達到所需要方案的組合。

     產品的電氣參數

     1.產品的絕緣電壓為500V

     2.主電路額定工作電壓交流380V

     3.輔助電路的額定工作電壓為交流220V，382V，直流110V，220V。

     4.PGL1型產品，其分?jǐn)嗄芰?5KA。

     PGL2新產品，其分?jǐn)嗄芰?0KA。

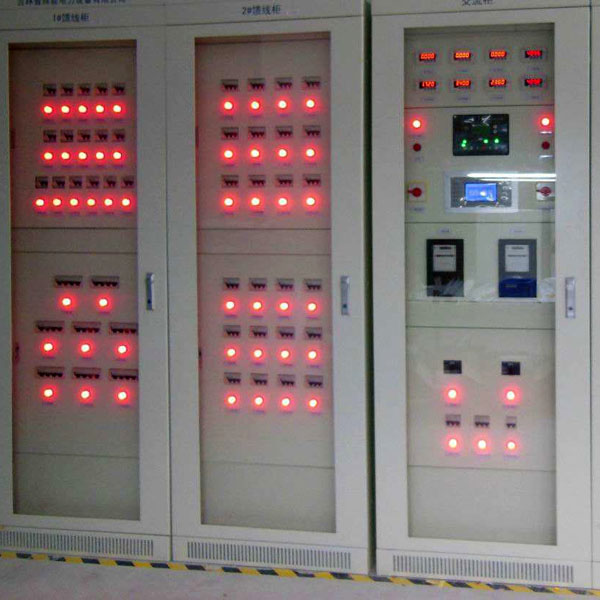

    產品外形及安裝

    結構

     本產品系戶內安裝使用，具有開啟式雙面維護的低壓配電裝置。

     其基本結構采用鋼板及角鋼焊接而成，屏前有門，屏正面上方有可開啟式的儀表板，可裝設指示儀表，并列安裝的屏之間加有隔板，這樣就減少了因故而擴大事故的可能，終端屏可加防護板，主母線安裝于屏后骨后架上方絕緣框上，母線上方裝有防護罩，防止上方墜落金屬物件造成主母線短路的惡性事故。

     本產品具有良好的接地接地保護連續性，主接地點焊接在下方的骨架，這樣就構成了一個完整的接地保護電路，這個接地保護電路的可靠性，使產品防止觸電的能力大為加強。中性母線設置于屏的下方絕緣上。

     產品的安裝及使用

     1.產品通過運輸?shù)诌_(dá)收貨地點后，首先應當檢查包裝是否完整無損。如發現問題，應即時通知有關部門查找原因。對于不馬上安裝的產品，應將產品根據正常使用條件的規定，存放于適當場所。

     2.產品的安裝，應按圖2進行，基礎用的槽鋼及螺釘，由用戶自備。

     3.產品的安裝，應按照制廠供給的圖紙，將分裝的主母線接好。母線搭接古典文學在首先清理干凈，涂中性凡士林油，然后用螺釘緊固即可。

     4.當主母線的兩絕緣框間距為1000mm時,需在兩絕緣框的主母線中間加支承絕緣子，來提高主母線的動穩定強度。

     5.產品在安裝完畢或維修后，在運行應首先進行如下項目的檢查與試驗。

     a 檢查漆膜有無剝落，屏內是否清潔；

     b 操作機是否靈活，不應有卡住或操作力過大現象；

     c 主要電器的通斷是否可靠準確；

     d 電器的輔助接點的能能斷是否可靠準確；

     e 儀表與互感器的變比及接線極性是否正確；

     f 母線連接是否良好，其支持絕緣子，夾持件及附件是否安裝牢固可靠；

     g 保護電器的整定值是否符合技術要求，熔斷器的熔芯規格是否正確；

     h 輔助電路的接點是否符合電氣原理圖的要求；

     i 保護接地系統是否符合技術要求，表計及繼電器動作是否準確無誤；

     j 用500V搖表測量絕緣電阻值不得低于0.5兆歐。

     6.產品運行中注意事項：

     a.本產品為不靠墻安裝的交流低壓配電裝置，屏后有供維護及操作的通道，正面有可開啟操作維修的門；

     b.產品后面的通道及正面的門，必須有經過考核合格的專業人員，維修人員或按規定程序批準的人員，方可進入通道或開啟門鎖（或門扣）進行維修和操作。
